空调冷媒管及冷凝水管支吊架的设置要点
作者：港菱机构版权：港菱机构来源：港菱机构日期：2023-04-28 浏览量：5232 分享

多联空调系统中，由于管路较长，管径较大，管道不能直接敷设在吊顶天花面上，需安装支吊架来固定，支吊架的设置对管道的安装质量尤为重要。

一、支吊架的定位

管道支吊架的定位，根据管道规划的走向及支吊架之间允许的间距确定。

管道支吊架的定位

二、支吊架之间的间距

2.1冷媒管支吊架之间的间距

A、冷媒管水平安装时，气、液管一般并排敷设，支吊架之间的间距以液管直径大小来确定，如下表所示：

液管配管直径（mm）	Ф6.4~19.1	Ф22.2~41.3	Ф50 以上
支吊架间距L（m）	≤1.2	≤1.5	≤2.0

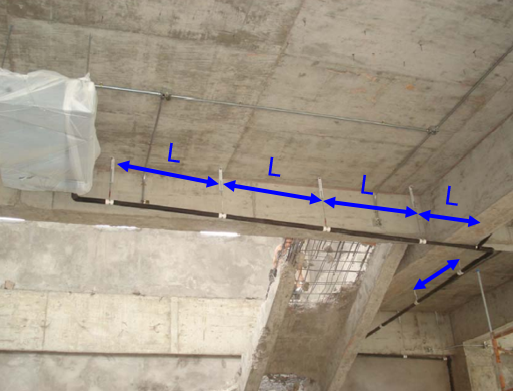

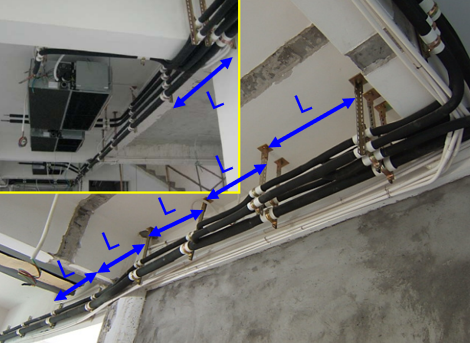

冷媒管水平安装支吊架的设置

B、冷媒管垂直安装时，支架的间距≤2米，且每层立管支架不得少于2个

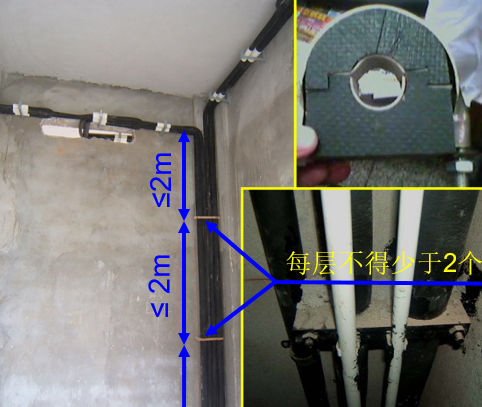

冷媒管垂直安装支吊架的设置

C、冷媒管与室内机连接300～500mm处应设支吊架固定

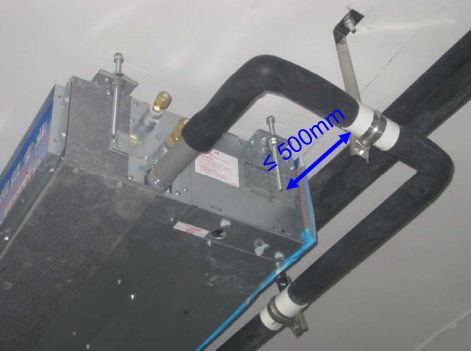

冷媒管与室内机连接处支吊架的设置

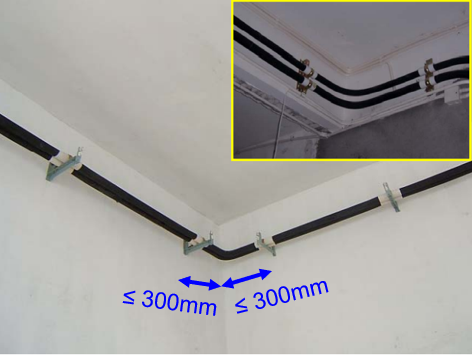

D、冷媒管转弯300mm处应设支吊架固定

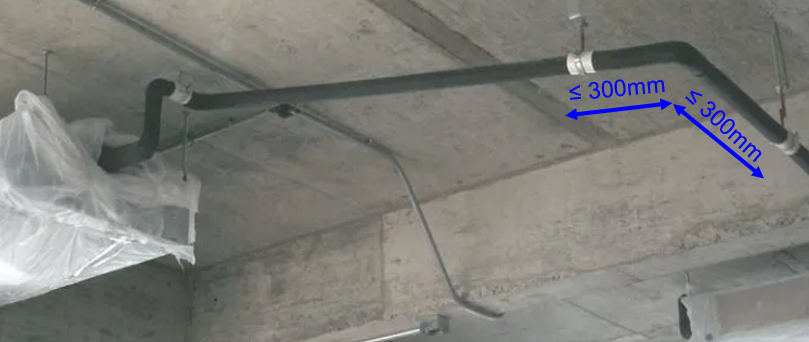

冷媒管水平安装转弯处支吊架的设置

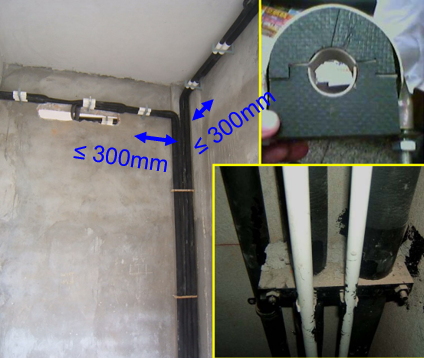

冷媒管垂直安装转弯处支吊架的设置

E、室外冷媒管固定支架的间距宜为1.2~1.5m

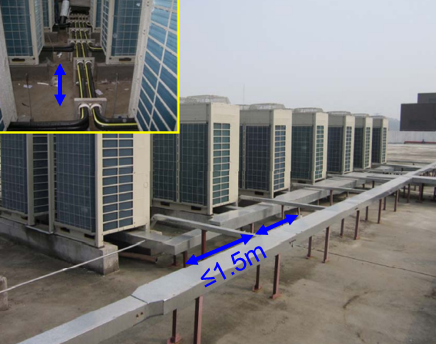

室外冷媒管支架的设置

2.2 PVC冷凝水管支吊架之间的间距

A、冷凝水管水平安装时，其支吊架之间的间距应符合下表要求：

PVC冷凝水管管径（mm）	dn20	dn25	dn32	dn40	dn50
支吊架间距L（mm）	≤650	≤800	≤950	≤1100	≤1250

冷凝水管水平安装支吊架的设置

B、冷凝水管转弯300mm处应设支吊架固定

冷凝水管转弯处支吊架的设置

C、冷凝水管与室内机连接300～500mm处应设支吊架固定

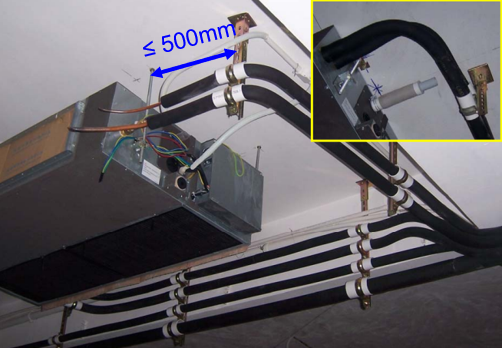

冷凝水管与室内机连接处支吊架的设置

D、带排水提升泵的冷凝水提升横管段应设支吊架固定

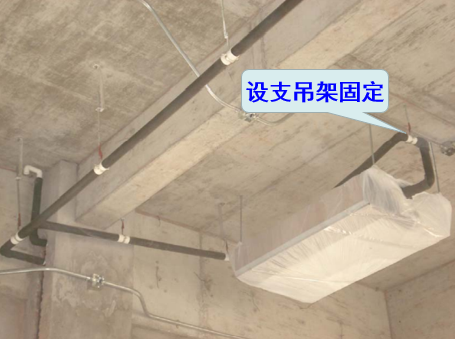

带提升泵的冷凝水提升横管段支吊架的设置

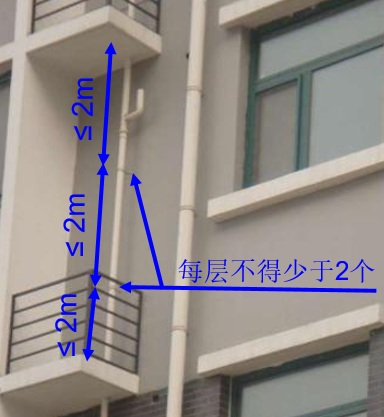

E、冷凝水立管支架的间距应≤2米，且每层立管支架不得少于2个

冷凝水立管支架的设置

总之，冷媒管支吊架安装规范，间距设置合理，能够很好地固定管道并让其承担管道的重量，防止压缩机或风机振幅过大而导致管道变形甚至破裂，保证管道和与之连接设备安全稳定地运行；PVC冷凝水管支吊架安装规范，间距设置合理，能够均匀地让其承担管道及冷凝水的重量，防止支吊架间距过大，造成管道挠曲、下坠而产生气阻，影响排水。
