丹佛斯压缩机电机保护模块小知识
作者：港菱机构版权：港菱机构来源：港菱机构日期：2023-03-29 浏览量：2959 分享
应用机型：SH180.240. 300.380.485

SM/SZ175.185
SM/Z240.300.380

PSH065.105

作用：可给压缩机提供高效可靠的过热和过载保护以及缺相/反转保护。

电机保护是由控制模块和嵌入电机绕组中的 PTC 传感器组成。

电机温度是通过测量连接在 S1-S2 上的PTC 热敏电阻来持续测量。如果有热敏电阻超过其响应温度，其阻值将增加到跳闸标准(4,500 Ω) 之上，同时输出继电器将动作 — 例如接触器M1-M2 断开。当冷却到响应温度（阻值 < 2.750 Ω）以下时，模块进入5 分钟延时状态。延时时间之后，继电器重新切入 - 接触器M1-M2 闭合。通过断开模块电源（L-N 断开）大约 5 秒钟的方式来跳过延时程序。

温度保护：

模块上可以看到一个红/绿双色 LED。绿色 LED常亮表示无故障。红色闪烁 LED 表示出现故障：

PTC过热

延时定时器启动（PTC 温度过高后）：

相序和反转保护：

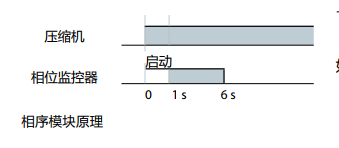

相序和缺相监控功能将在压缩机启动（L1-L2-L3通电）1秒后开启，并持续5秒。

一旦其中一个参数出现错误，继电器将会动作（触点 M1-M2 断开）。模块上的红色 LED 将以如下方式闪烁：

如果出现反转故障

如果出现缺相故障

接线：L1、L2、L3分别对应接三相电源U、V、W。

L、N分别接火线零线；S1、S2接压缩机接线盒内的热敏电阻（PTC）端子；M1、M2接安全回路。

好了今天的电机保护模块小知识就分享到这里了，我们下期再见，Bye Bye。
