空调分歧管安装技术要点
作者：港菱机构版权：港菱机构来源：港菱机构日期：2022-12-09 浏览量：4103 分享
空调分歧管是用于多联机空调系统，是连接主机和多个室内机的分支器，其在空调系统中起着分流制冷剂的作用，正确选择和安装分歧管，对多联机系统的运行非常重要。

一、分歧管的选择

1）选用与空调品牌一致的分歧管

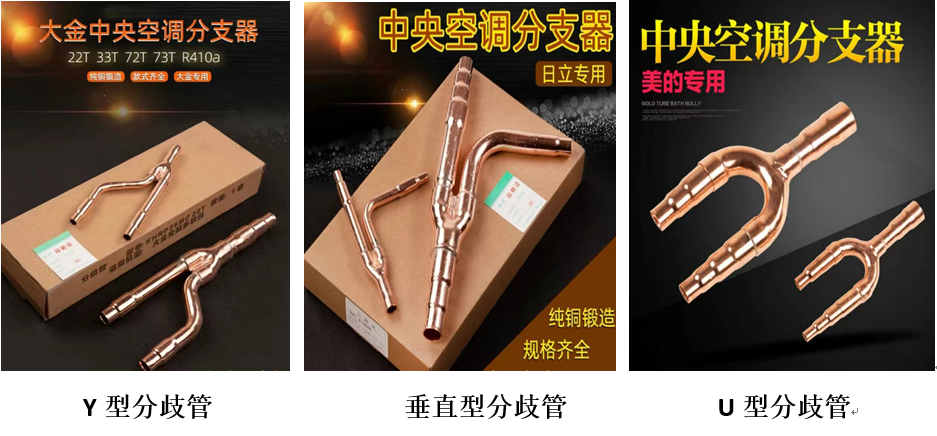

各空调厂家所使用的分歧管的口径及形状均有区别，如大金、格力、三菱采用Y型分歧管；日立、海尔、海信采用垂直分歧管；美的、东芝采用U型分歧管。具体款式如下图所示：

2）根据下游室内机的容量及制冷剂的种类选择分歧管的型号

下游室内机容量根据厂家设计选型手册中相关的计算方法进行计算确定。

二、分歧管的安装

1）确定分歧管的口径

安装前，检查铜管口径和所需分歧管口径尺寸是否一致，如不一致，则用割刀将分歧管口径不同的部分割掉，切割点选择在与铜管口径一致的中间部位。

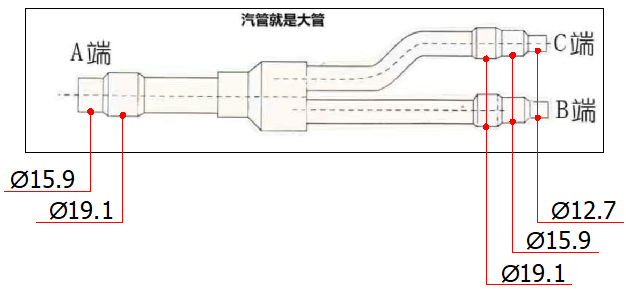

如上图所示，分歧管A端有∅15.9和∅19.1口径的接管规格选择，B端和C端均有∅12.7、∅15.9、∅19.1口径的接管规格选择。如A端接驳的铜管的规格为∅19.1，则在A端∅19.1段中间部位切割后接驳铜管即可。

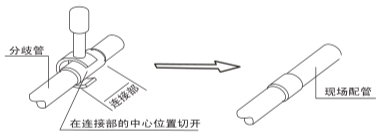

切割要领：

在相应规格的中间部位切割，以便有一定合适规格的长度管段与铜管插接，保证焊接质量。

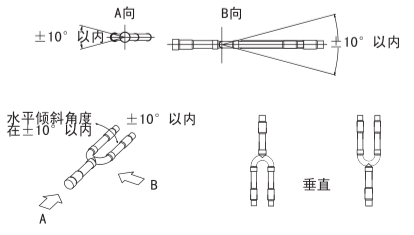

2）分歧管水平或垂直放置

水平安装：3个端口在同一水平面上，倾斜角度不得大于±10°。

垂直安装：可以向上或者向下，保证3个端口在同一个垂直立面上，不允许倾斜。

注：分歧管的安装水平度和垂直度必须严格按照厂家安装技术要求进行，避免系统运行时制冷剂分流不合理而影响制冷（制热）效果，甚至出现制冷剂流动噪音的现象。

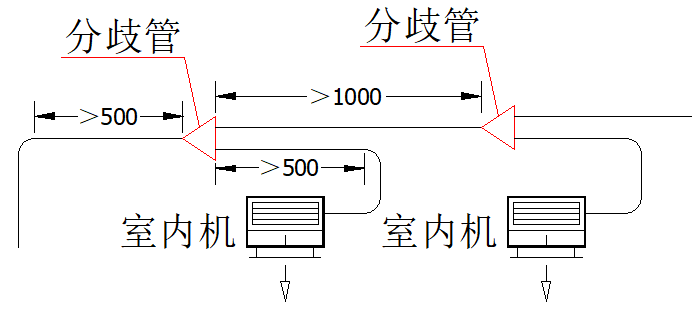

3）水平直管段距离的要求

A、铜管转弯处与相邻分歧管之间的水平直管段距离应＞500mm；

B、相邻两分歧管之间的水平直管段距离应＞1000mm；

C、分歧管后连接室内机的水平直管段距离应＞500mm。
